[DirectX 12] #7-1. 직교 투영

June 4, 2025

들어가며

이번 시간에는 UI애 자주 사용되는 직교 투영에 대해 알아보고 카메라로 구현해본다.

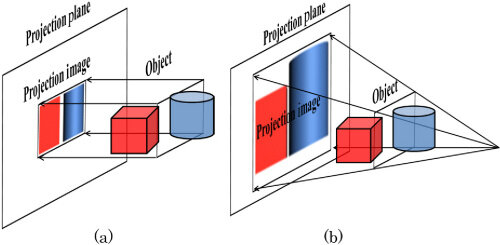

Projection

원근 투영(Perspective)
- 멀면 작게, 가까우면 크게 보인다.
- 3D 게임 회면, 3D UI에 적용된다.
직교 투영(Orthographic)
- 거리에 상관 없이 항상 같은 크기가 적용된다.
- UI, 인벤토리 등
- 시야각과 깊이 값의 개념이 없다.

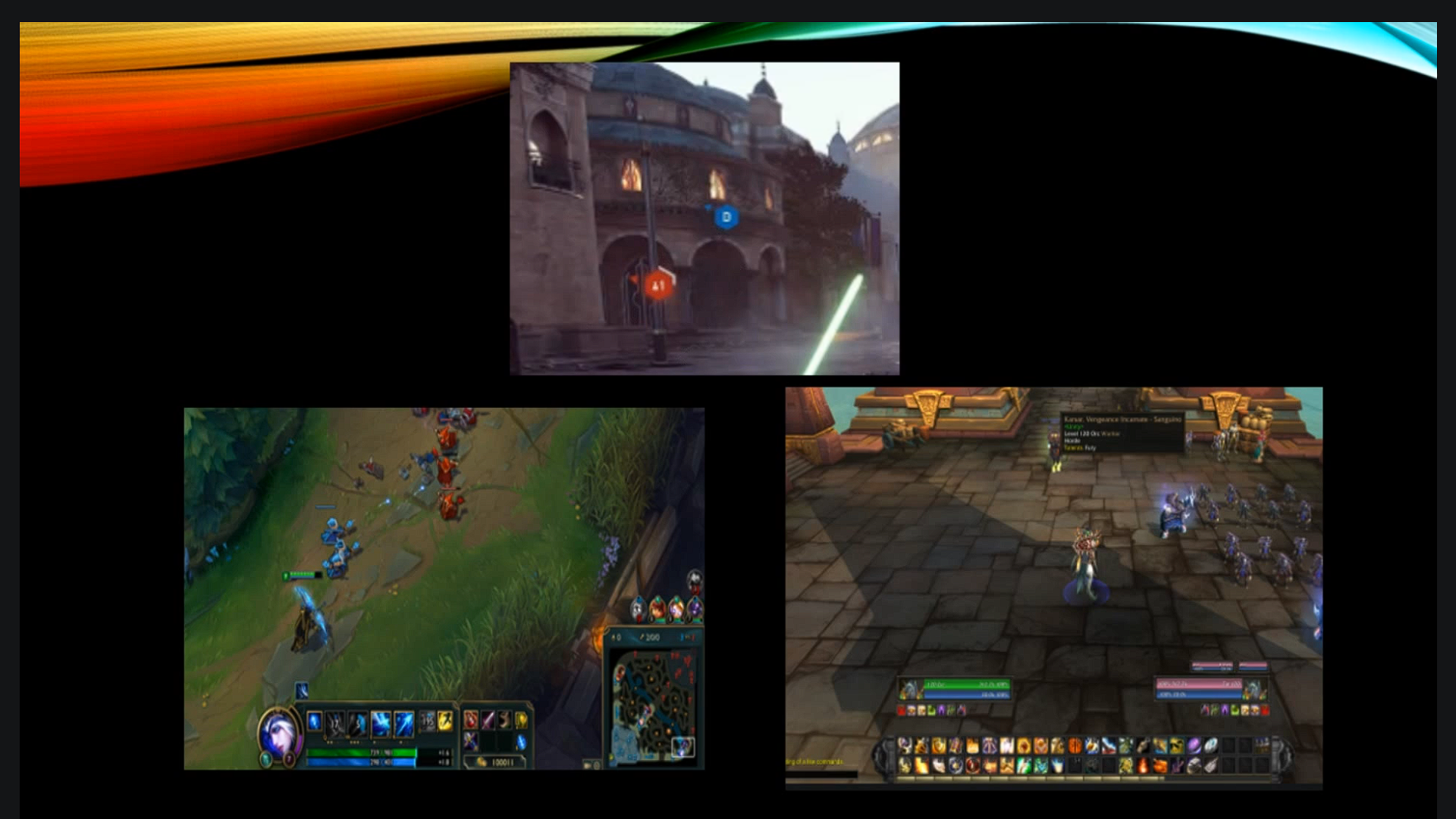

예시
- 위: 원근 투영
- 아래: 직교 투영

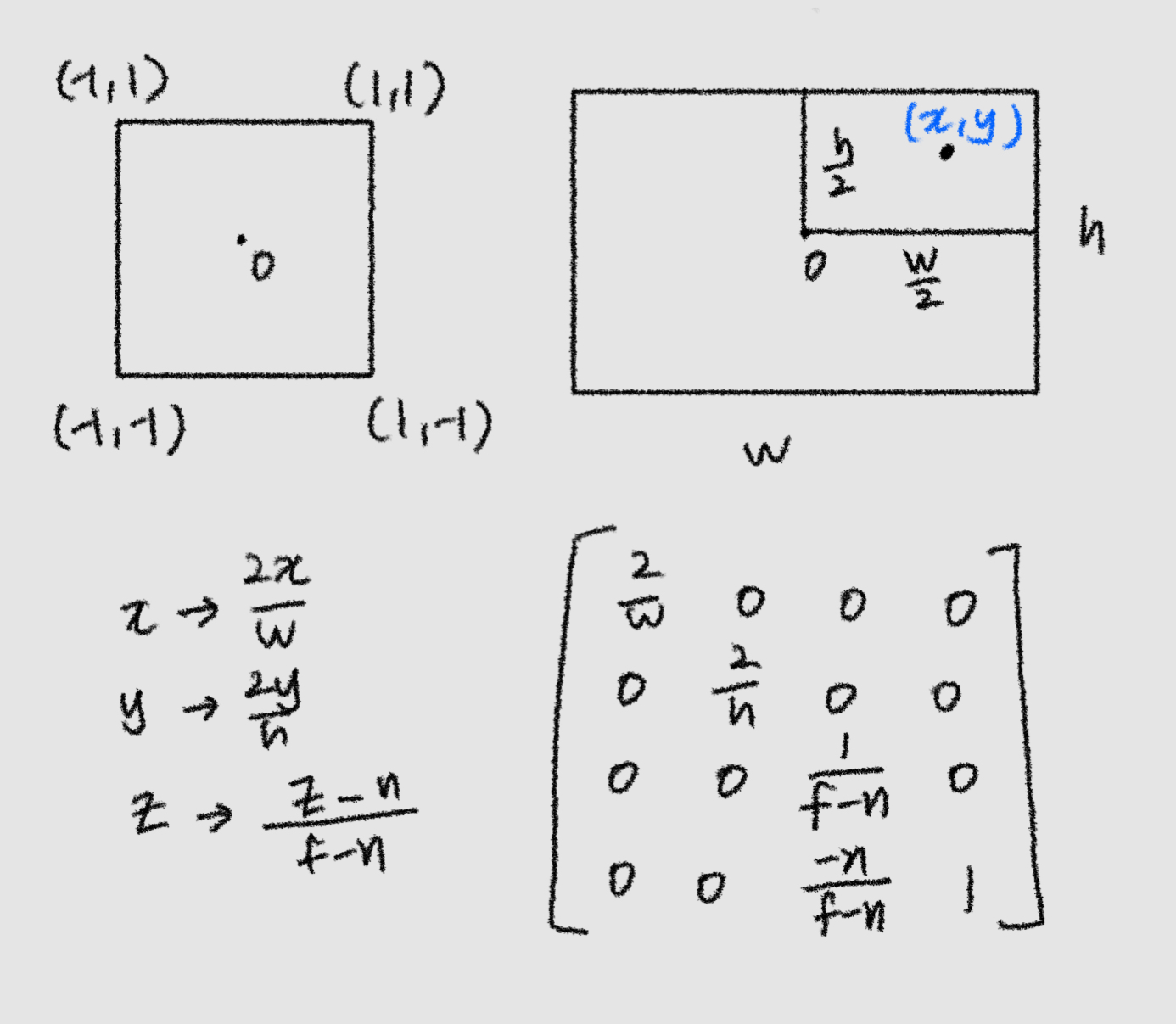

화면의 비율에 맞춰 변환하면 된다. 원근 투영보다 훨씬 간단하다.

ProjectionMatrix

쉐이더 확장자 변경
- .hlsli을 .fx로 변경한다.
- 속성 → HLSL 컴파일러
  - 쉐이더 모델: Shader Model 5.0
  - 쉐이더 유형: 쉐이더 효과 (/fx)
카메라 분리하기
- 직교 투영 카메라와 원근 투영 카메라 2개로 동시에 찍는다.
- 각각의 카메라는 다른 Layer만 렌더링하도록 설정한다.
Layer 시스템
- 각 GameObject는 Layer 정보를 가진다. (uint8로 32개)
- 카메라는 어떤 Layer를 렌더링할지 설정된다.
- 예시.
  - 직교 카메라: UI 전용 Layer만 렌더링
  - 원근 카메라: 일반 3D Object Layer만 렌더링한다.
- Unity Engine은 32개의 Layer가 존재하며, 각 카메라는 특정 Layer만 그리도록 설정할 수 있다.

2D 프로젝트에서 UI 렌더링을 할 때 그냥 Layer 개념만 가지고 맨 위에 그렸는데, 이 수업에서는 UI 전용 카메라를 하나 더 두어 UI만 찍도록 하는 게 신기했다. 3D 게임 프로젝트 시작하면 카메라를 하나 더 만들어야겠다!
